Pískové čerpadlo do bazénu: dimenzování a instalace

„Pískové čerpadlo“ v praxi znamená monoblok — čerpadlo, filtr a vícecestný ventil smontované na jedné desce. Velikost se nevolí podle výkonu motoru, ale podle tokBazén o rozměrech 8 × 4 × 1,5 m (48 m³) potřebuje cca. 12 m³/hMnožství písku není otázkou odhadu – D400 má nosnost 50 kg, D500 cca 90–100 kg, D600 cca 125 kga překročení tohoto čísla tlačí písek zpět do bazénu.

Níže jsou uvedeny podrobnosti, které návod k zařízení obvykle vynechává: kam lze monoblok umístit vzhledem k hladině vody, v jakém pořadí se zapojuje, co dělat při prvním uvedení do provozu a kdy monoblok vůbec není tou správnou volbou. Pokud montujete celou strojovnu, začněte s průvodcem skrze technologie a vybavení bazénů.

Co přesně je „pískové čerpadlo“?

Název je technicky nesprávný, ale stal se běžným, takže ho používáme. Čerpadlo nic nefiltruje – filtruje to nádoba na písek. To, co se prodává jako „pískové čerpadlo“, je třídílná sestava:

• Čerpadlo s předfiltrem (košíkem), který nasává vodu z bazénu.
• Filtrační miska s křemenným pískem nebo aktivním sklem.
• Vícecestný ventil který určuje směr vody – filtrace, praní, oplachování, cirkulace, vypouštění, uzavření.

Jakou velikost zvolit?

Stejný výpočet jako pro každou filtraci: průtok = objem bazénu ÷ doba jedné změnyNěmecká praxe pro soukromé bazény je dvě směny na každých osm hodin provozu, takže vzorec je (objem × 2) ÷ 8.

Toto je bod, který stojí za to říct nahlas: Monoblok má horní limit a nejžádanější rozměr 8 × 4 m je již nad ním. Naše monobloky pokryjí až 10 m³/h a bazén o objemu 48 m³ potřebuje 12 m³/h. Můžete jej provozovat s průtokem 10 m³/h i delší provozní dobou, ale pak volíte kompromis vědomě, ne náhodou.

Kolik písku se dovnitř vejde?

Toto je číslo, které lidé nejčastěji hádají a nejčastěji minou. Podle pokynů zveřejněných na webu pooldoktor.at jsou množství na průměr nádoby:

Ve větších nádobách se písek ve vrstvách: hrubší dole, kolem sběrných větví, jemnější nad ní. Proto také nabízíme hrubší granulace — není o nic horší písek než spodní, nosná vrstva.

Kam lze monoblok umístit?

Existují dva pevné limity a několik praktických pravidel.

Výškový rozdíl podle hladiny vody. Podle stejných pokynů může být sestava instalována maximálně 3 m níže nebo 3 m nad hladina vody v bazénu. Pokud je nad hladinou vody, měla by samonasávací čerpadlo a zpětné ventily — jinak čerpadlo při každém zastavení ztrácí vodu a při příštím zastavení nasává vzduch.

Pod hladinou vody je to vždycky snazší. Voda se pak k čerpadlu dostane sama a o napouštění se nejedná. Proto se strojovna u zapuštěných bazénů téměř vždy staví v zemi, vedle bazénu.

Praktická pravidla z hlediska výkonu:

• Suché a vzdušné. Motor čerpadla je chlazen vzduchem. Uzavřený výklenek bez větrání zkracuje jeho životnost.
• Podlahový odtok. Mytím filtru se do něj dostane voda a těsnění nakonec propustí. Strojovna bez odtoku je strojovna, která se nakonec zatopí.
• Přístup ze všech stran. Kryt předfiltru se otevírá každý týden a ventil se otáčí ručně. Pokud se k němu servisní technik nedostane, ani vy.
• Co nejblíže k bazénu. Každý metr potrubí a každé koleno přidává odpor, který musí čerpadlo překonat.
• Elektrické připojení provádí autorizovaný elektrikář. Bazén a strojovna jsou prostory s předepsanými ochrannými zónami – není to místo pro prodlužovací kabel.

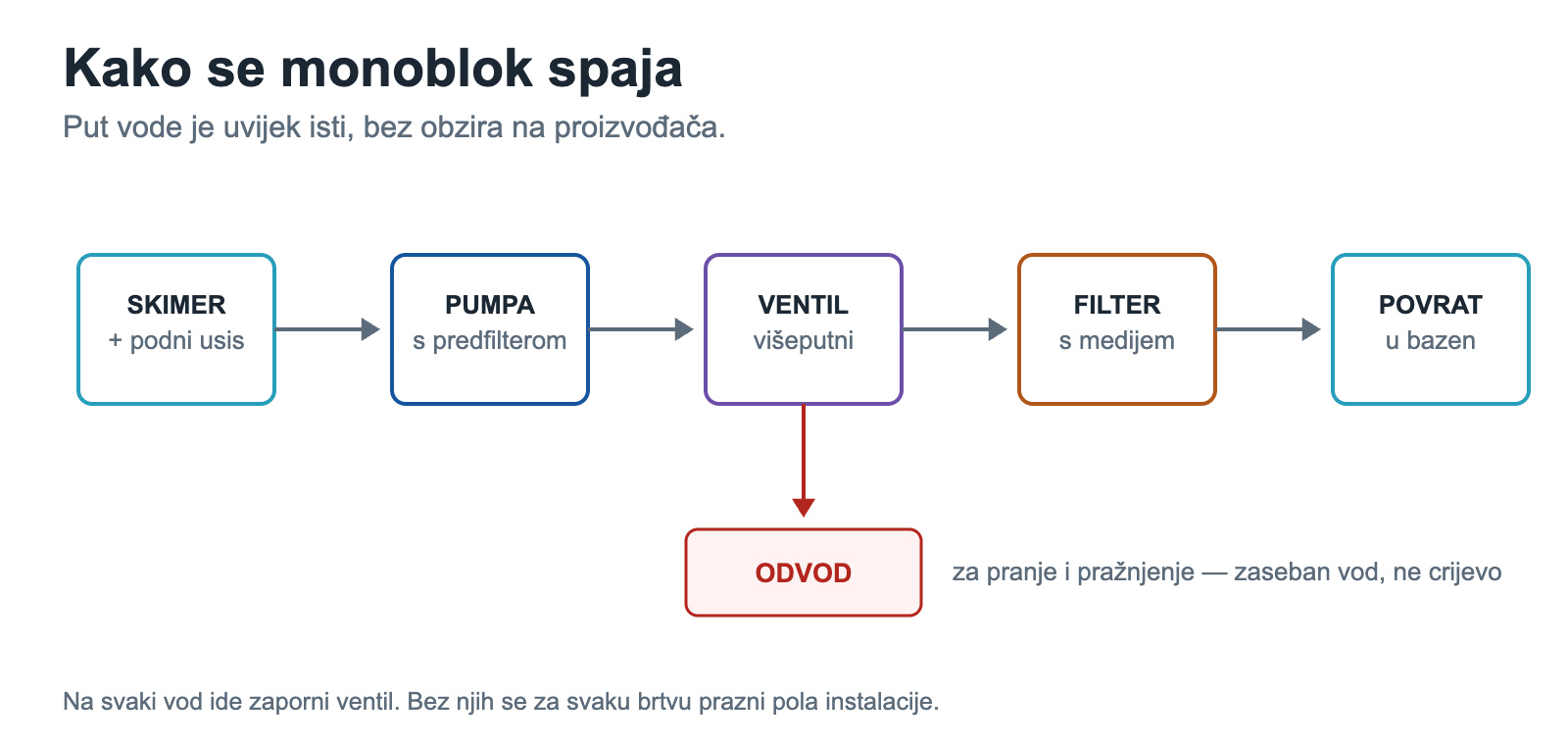

V jakém pořadí se to zapojuje?

Cesta vody je vždy stejná, bez ohledu na výrobce:

1. Skimmer a podlahové sací potrubí → sací potrubí k čerpadlu.
2. Čerpadlo (s předfiltračním košem) → tlakové potrubí k ventilu.
3. Vícecestný ventil → filtrační miska.
4. Z filtru → vraťte se k tryskám bazénu.
5. Z ventilu → samostatný řádek dle odtok (pro mytí a vyprazdňování).

Odtokové potrubí je to, na co se nejčastěji zapomíná nebo se na něj improvizuje s hadicí. Při každém mytí filtru jím protéká voda – u středně velkých filtrů protéká téměř tuna na jedno mytí. Před připojením čehokoli k odtoku se informujte u místního dodavatele energií o požadavcích na vypouštění bazénové vody.

Jde to do každého řádku uzavírací ventilBez nich je nutné při každé výměně těsnění nebo čištění koše vyprázdnit polovinu instalace.

První uvedení do provozu

Postup, který zabraňuje třem nejčastějším problémům začátečníků:

1. Nastavte ventil na „zpětný proplach“ a poté zapněte čerpadlo. Čerstvý písek obsahuje prach a malé částice, které by se jinak dostaly rovnou do bazénu. Proplachujte, dokud voda v průzoru nebude čirá.
2. Poté „oplachujte“ po dobu 20–30 sekund. Tím se usadí médium a vytlačí se kalná voda ze sběrných ramen.
3. Teprve pak k „filtraci“. Zaznamenejte tlak, který tlakoměr poté ukáže – to je váš nulový bod s čistým médiem, referenční hodnota pro příštích deset let.

Údržba po celou sezónu

Zahájení mytí filtru manometr, ne kalendářZdroj uvádí, že propláchnutí je nutné, když tlak dosáhne přibližně 1,0 baru; v praxi je spolehlivějším ukazatelem nárůst 0,3–0,5 baru nad vaším nulovým bodem, protože absolutní hodnota se liší systém od systému.

Kromě toho, týdně:

• Vyprázdněte košík předfiltru. Plný koš ucpává čerpadlo stejně účinně jako ucpaný filtr.
• Zkontrolujte hladinu vody. Pod středem odpěňovače začne čerpadlo nasávat vzduch.
• Poslouchejte čerpadlo. Změna zvuku na „kamínkový“ zvuk znamená vzduch v systému nebo kavitaci – před pokračováním vypněte systém a zjistěte příčinu.

Na zimu: vypusťte vodu z čerpadla a filtru, ventil nechte v mezilehlé poloze, aby těsnění nebylo neustále stlačováno na stejném místě, a pokud je strojovna venku, sestavu rozeberte a uložte. Písek není nutné odstraňovat.

Často kladené otázky

Jakou velikost pískového čerpadla bych si měl/a vybrat?

Průtokem, ne výkonem. Vypočítejte průtok jako (objem bazénu × 2) ÷ 8, pokud chcete provést dvě výměny vody během osmi hodin provozu. Bazén o rozměrech 6 × 3 × 1,4 m (25,2 m³) potřebuje 6,3 m³/h a bazén o rozměrech 8 × 4 × 1,5 m (48 m³) potřebuje 12 m³/h. Monobloky v naší nabídce dosahují průtoku až 10 m³/h, takže pro bazén o rozměrech 8 × 4 m a větších zvolíte samostatné čerpadlo a filtr.

Kolik písku se dává do čerpadla?

Záleží na průměru nádoby: D400 pojme 50 kg, D500 asi 90–100 kg, D600 asi 125 kg a D750 celkem 300 kg ve dvou vrstvách — 75 kg hrubého 2,0–3,0 mm na dně a 225 kg jemného 0,7–1,2 mm nahoře. Přesné množství je napsáno na samotné nádobě a je nutné ho dodržovat; pokud nasypete více než předepsané množství, písek se během mytí vyplaví do bazénu.

Jak nainstalovat pískové čerpadlo?

Jednotka se instaluje maximálně 3 m pod nebo 3 m nad hladinou vody v bazénu; pokud je nad hladinou, je nutné samonasávací čerpadlo a zpětné ventily. Místo musí být suché, větrané, s podlahovým odtokem a přístupem ze všech stran. Voda prochází skimmerem → čerpadlo → vícecestný ventil → filtrem → zpětným potrubím do bazénu, se samostatným potrubím od ventilu k pracímu odtoku. Elektrické připojení provádí certifikovaný elektrikář.

Další krok

Před nákupem vypočítejte požadovaný průtok z objemu bazénu a zkontrolujte dvě věci na místě, kam plánujete jednotku instalovat: výškový rozdíl k hladině vody a zda je k dispozici odtok. Tyto dvě věci určují, zda se instalace bude jednat o odpolední práci nebo stavební projekt.

Monobloky, samostatná čerpadla, filtry a média si můžete prohlédnout v kategorie StrojovnaPokud si nejste jisti, zda je pro váš bazén dostatečný monoblok, Dejte nám vědět rozměry bazénu a kam plánujete umístit strojovnu. — na dotazy obvykle odpovídáme do 24 hodin a otevřeně vám sdělíme, kdy je monoblok pro vaši stavbu příliš malá volba.
